Сколько дифавтоматов нужно в квартире и на какие группы их ставить

От чего зависит, сколько дифавтоматов нужно в квартире

Единственной правильной цифры нет: для небольшой однокомнатной квартиры может быть достаточно 3–4 дифавтоматов, а для жилья с электрической плитой, бойлером, тёплыми полами и несколькими кондиционерами может потребоваться 8–12 устройств и более. При подборе оборудования в магазине «Стройка» количество определяют не числом комнат, а количеством выделенных линий, характером нагрузки и тем, какие потребители необходимо отключать независимо друг от друга.

Перед сборкой щитка оценивают тип сети: однофазная 230 В или трёхфазная, выделенную мощность квартиры, тип плиты, наличие стационарной техники и перспективы модернизации. Важны также свободное место в электрощите, длина и сечение кабелей, способ их прокладки, наличие влажных помещений и необходимость безопасно отключать отдельные линии на время ремонта или обслуживания.

• В однокомнатной квартире с газовой плитой и без бойлера обычно предусматривают отдельные группы для освещения, розеток жилой зоны, кухонных розеток и санузла.
• При электрической плите добавляют отдельную линию для варочной панели, а нередко также для духового шкафа, стиральной и посудомоечной машины.
• Кондиционер, электрический тёплый пол, водонагреватель и мощное оборудование в мастерской разумно подключать к отдельным линиям с собственной защитой.

Дифференциальный автомат устанавливают не «на комнату ради количества», а на отдельную линию или логически объединённую группу потребителей. Такой подход позволяет локализовать проблему: например, утечка тока в стиральной машине не должна оставлять всю квартиру без освещения, холодильника и других необходимых приборов.

На какие группы ставить дифавтоматы: базовая схема квартиры

Вопрос «Сколько дифавтоматов нужно в квартире и на какие группы их ставить» лучше решать через перечень потребителей. Каждая группа должна иметь предсказуемую нагрузку, свой кабель и понятное назначение. Не требуется устанавливать отдельный аппарат на каждую розетку, но объединять мощные приборы с обычными розетками кухни или жилых комнат часто нецелесообразно и неудобно.

• Освещение. В компактной квартире допустима одна группа, но при большой площади или сложной планировке освещение часто делят на две и более линии. Это помогает не остаться в полной темноте при срабатывании защиты.
• Розетки жилых комнат. Их можно объединить в одну группу при умеренной нагрузке либо разделить по комнатам, если предусмотрены рабочие места, обогреватели, компьютерная техника или большое количество бытовых приборов.
• Кухонные розетки. Их обычно выделяют в отдельную группу: чайник, микроволновая печь, кофемашина, мультиварка и другая техника способны одновременно создавать существенную нагрузку.
• Санузел. Розетки и стационарное оборудование здесь требуют особого внимания из-за повышенной влажности. Стиральную машину и водонагреватель часто подключают к отдельным линиям.
• Варочная панель или электроплита. Для них предусматривают отдельную линию с защитой, рассчитанной с учётом параметров кабеля, мощности и схемы подключения прибора.
• Духовой шкаф и посудомоечная машина. Для мощной стационарной техники предпочтительны отдельные линии, особенно при значительной паспортной мощности.
• Кондиционер, тёплый пол, бойлер. Каждый мощный стационарный потребитель оценивают отдельно. Для нескольких кондиционеров решение зависит от их мощности, схемы подключения и проекта электроснабжения.
• Балкон, кладовая, мастерская. Если там предусматриваются розетки для электроинструмента, морозильника или другого оборудования, может быть полезна самостоятельная группа.

Практическая логика разделения выглядит так: отдельные группы предусматривают для освещения, розеток жилых комнат, кухни, санузла и мощной стационарной техники. Причина такого деления не формальная: при коротком замыкании, перегрузке или утечке отключается только проблемная линия, а остальные потребители продолжают работать.

Рациональное разделение не означает максимального дробления. Например, в небольшой квартире розетки спальни и гостиной иногда объединяют. Но варочную панель, стиральную машину и кухонные розетки на одной линии объединять не стоит: нагрузка становится хуже контролируемой, а поиск причины срабатывания защиты усложняется.

Как подобрать номинал и характеристики дифавтомата для каждой группы

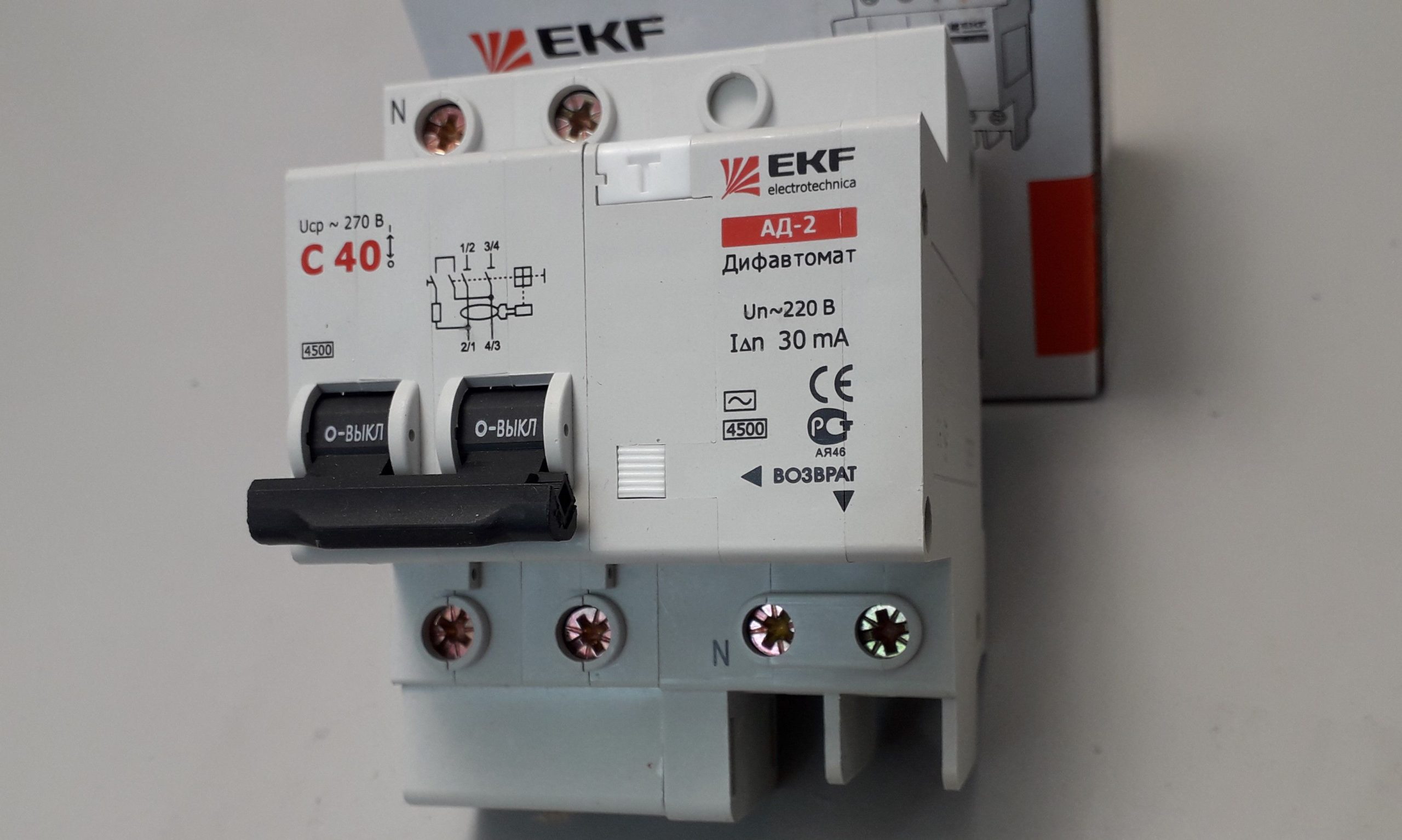

Дифавтомат объединяет функции автоматического выключателя и устройства защитного отключения. Автоматическая часть защищает кабель от перегрузки и короткого замыкания, а дифференциальная защита реагирует на ток утечки. При повреждении изоляции или появлении опасного потенциала на корпусе техники такая защита снижает риск поражения электрическим током, но не заменяет исправное заземление, правильный монтаж и соблюдение правил эксплуатации.

• Номинальный ток, выраженный в амперах, выбирают прежде всего с учётом сечения кабеля, материала жил, способа прокладки и допустимой нагрузки линии. Нельзя просто поставить аппарат большего номинала, если линия перегружается: проводка может нагреваться раньше, чем сработает защита.
• Номинальный отключающий дифференциальный ток для групповых линий жилых помещений часто составляет 30 мА. Конкретное решение зависит от назначения линии, схемы электроснабжения и требований проекта.
• Тип AC реагирует на переменный синусоидальный дифференциальный ток. Для современной бытовой техники с электронными компонентами обычно предпочтительнее тип A, который также реагирует на пульсирующий постоянный дифференциальный ток.
• Характеристика B или C определяет диапазон мгновенного срабатывания автоматической части при большом токе. Выбор зависит от характера нагрузки, параметров линии и пусковых токов оборудования.
• Отключающая способность должна соответствовать возможному току короткого замыкания в конкретной сети. Этот параметр выбирают с учётом характеристик электроснабжения объекта.
• Число полюсов и схема подключения аппарата должны соответствовать типу сети и защищаемой линии. Для однофазных и трёхфазных цепей применяются аппараты соответствующего исполнения.

Принцип подбора всегда один: сначала определяют нагрузку, параметры кабеля и условия его прокладки, а затем выбирают защитный аппарат. Увеличение номинала «с запасом» не решает проблему регулярных отключений и может ухудшить защиту проводки. Запас предусматривают при проектировании линии, а не заменой автомата на аппарат с большим номинальным током.

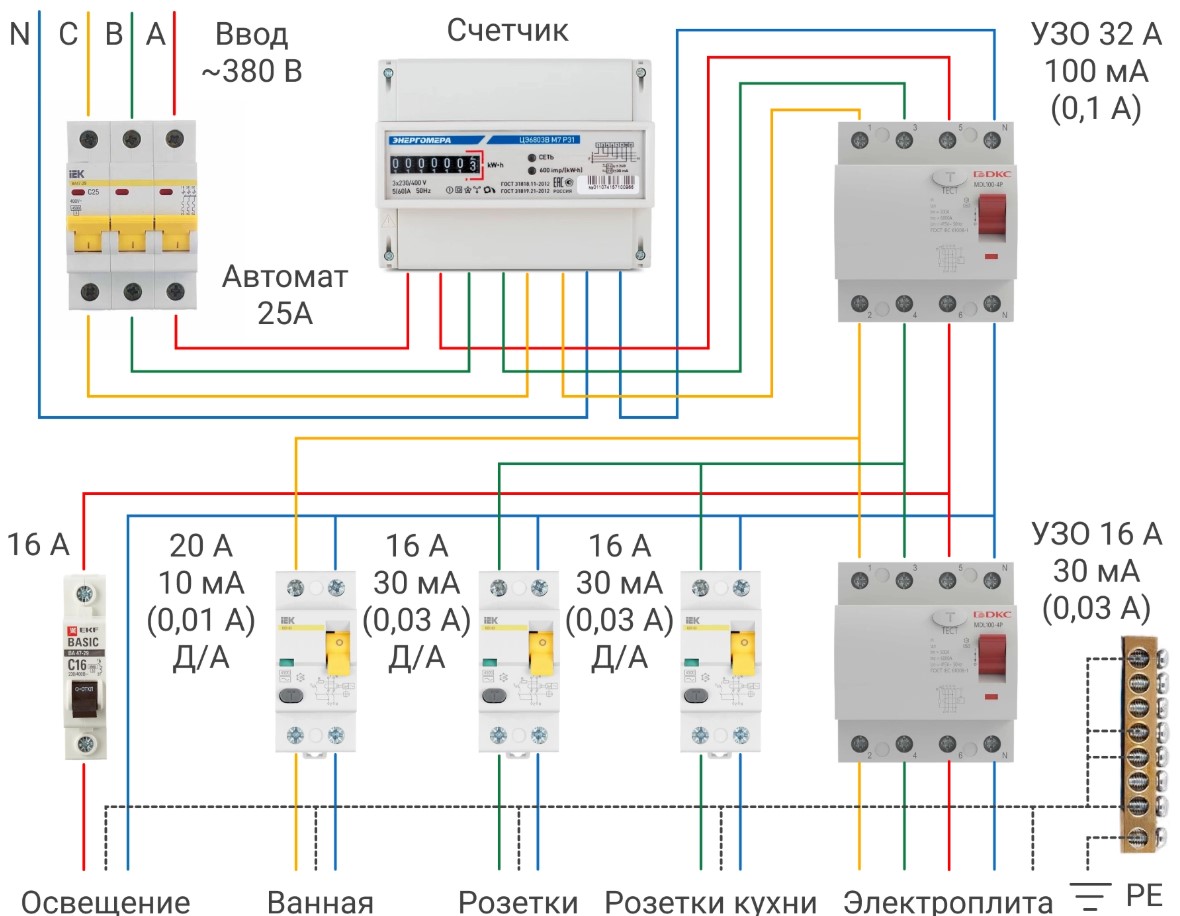

Альтернатива отдельным дифавтоматам — схема с УЗО и отдельными автоматическими выключателями для нескольких групп. Она может быть удобнее по стоимости, компоновке щита или обслуживанию. Однако если одно УЗО защищает сразу несколько линий, утечка на одной из них способна отключить все подключённые к нему группы. При использовании отдельных дифавтоматов неисправную линию обычно проще определить.

Примеры схем: сколько дифавтоматов нужно для 1-, 2- и 3-комнатной квартиры

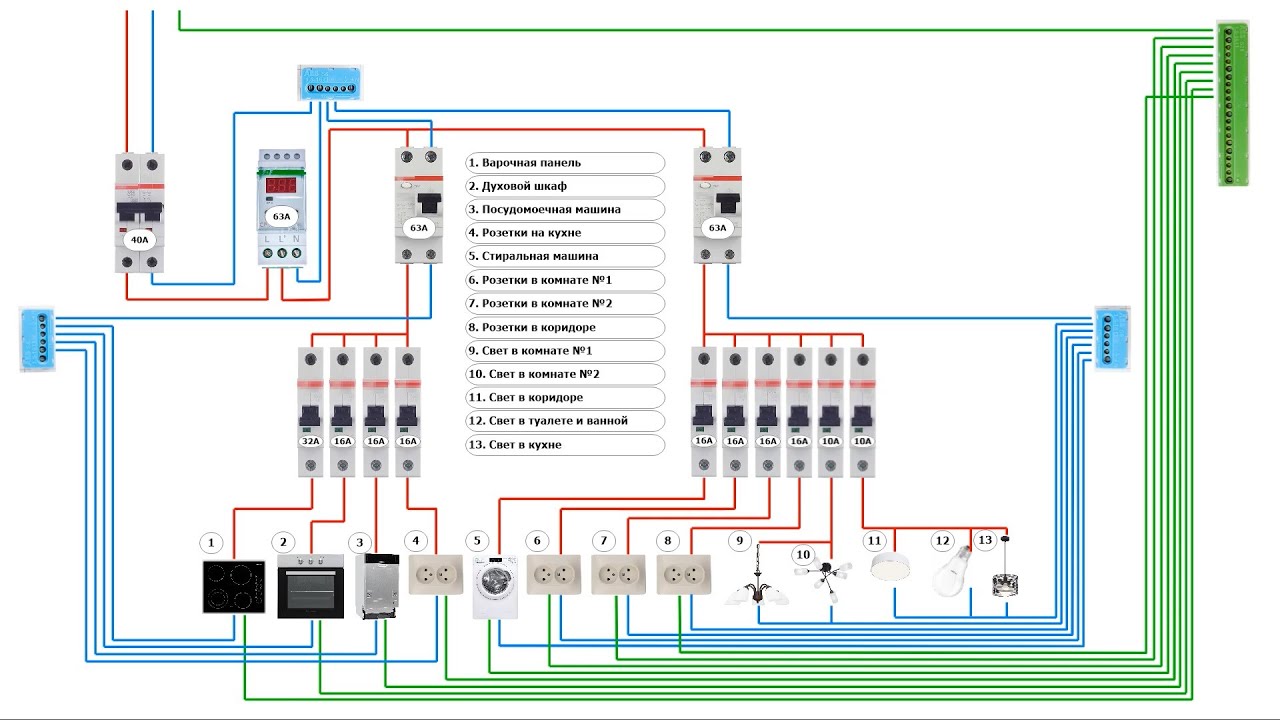

Ниже приведены ориентиры для обсуждения с электриком, а не универсальные схемы для самостоятельного подключения. Реальное количество аппаратов зависит от выделенной мощности, состояния проводки, состава техники и возможностей вводного щита. В общем виде логика распределения выглядит так: вводная защита → прибор учёта → групповые защитные аппараты → отдельные линии → потребители. Конкретная последовательность зависит от схемы электроснабжения объекта.

Для небольшой квартиры с газовой плитой ориентиром могут быть 4–5 дифавтоматов. Базовый набор включает освещение, розетки жилой зоны, кухонные розетки и линию санузла. Дополнительный аппарат предусматривают для бойлера, кондиционера или другой мощной стационарной нагрузки. Если такой техники пока нет, полезнее оставить свободные модули в щите для дальнейшего расширения.

1. Освещение всей квартиры или двух небольших зон.
2. Розетки комнаты либо объединённой жилой зоны.
3. Розетки кухни.
4. Розетки санузла или отдельная линия стиральной машины.
5. Кондиционер, водонагреватель или другой мощный потребитель при наличии.

Для двухкомнатной квартиры с электрической плитой ориентиром могут быть 6–8 дифавтоматов. Отдельные линии для розеток первой и второй комнат делают эксплуатацию удобнее: неисправный прибор в спальне не отключит розетки гостиной. Кухонные розетки отделяют от линии варочной панели, а мощную стационарную технику рассматривают отдельно.

1. Освещение.
2. Розетки первой комнаты.
3. Розетки второй комнаты.
4. Кухонные розетки.
5. Санузел или стиральная машина.
6. Электроплита или варочная панель.
7. Духовой шкаф или посудомоечная машина.
8. Бойлер, кондиционер или электрический тёплый пол.

В трёхкомнатной квартире с большим количеством техники может потребоваться 9–12 аппаратов и более. Помимо одной или нескольких групп освещения и розеточных линий по комнатам, отдельно рассматривают кухню, санузел, стиральную и сушильную машины, посудомоечную машину, варочную панель, духовой шкаф, бойлер, кондиционеры и тёплые полы. Если стиральная и сушильная машины могут работать одновременно, отдельные линии особенно удобны из-за значительной суммарной нагрузки.

В таком щите желательно предусмотреть резерв свободных модулей. Они могут понадобиться для дополнительных линий, реле контроля напряжения, контактора, устройства защиты от импульсных перенапряжений или другого оборудования. При планировании разводки также заранее решают, какие соединительные элементы потребуются и нужно ли купить шины для автоматов для совместимых модульных аппаратов. Слишком плотная компоновка усложняет монтаж, маркировку, обслуживание и дальнейшую модернизацию, поэтому экономить на размере корпуса щита не стоит.

Ошибки при разделении групп и что проверить до сборки щита

Одна из распространённых ошибок — установка одного дифавтомата на всю квартиру. Формально такая схема может обеспечивать защиту, но при утечке на любой линии одновременно отключатся холодильник, освещение, интернет-оборудование и все розетки. Не менее неудачно объединять мощную стационарную технику и обычные розетки в одну перегруженную линию или выбирать номинал защиты только по мощности прибора без учёта параметров кабеля.

• Не устанавливайте устройство неподходящего типа для современной техники с электронными компонентами.
• Не экономьте на отдельных линиях для мощных потребителей и оборудования во влажных помещениях, если они предусмотрены проектом или необходимы по условиям эксплуатации.
• Не заполняйте щит без резерва: новые кондиционеры, бойлер или другое оборудование могут потребовать дополнительных модулей.
• Не объединяйте нейтральные проводники разных групп после дифавтоматов: неправильное соединение может вызывать срабатывание дифференциальной защиты.
• Не ограничивайтесь только монтажом: после сборки необходимо проверить правильность подключения и работоспособность защитных устройств.

До покупки оборудования составьте список основных потребителей, их мощности и предполагаемых мест подключения. Затем определите количество групп, параметры кабелей и необходимый резерв в щите. В «Стройке» можно подобрать дифавтоматы, шины и другие комплектующие, однако окончательный выбор номиналов и характеристик защитных аппаратов, схему подключения и монтаж следует выполнять с учётом параметров конкретной сети, действующих требований и фактического состояния электропроводки квартиры.
